液压支架分析系统软件__软件简介

更多液压支架软件信息请发邮件至 meshcade@163.com

功能简介

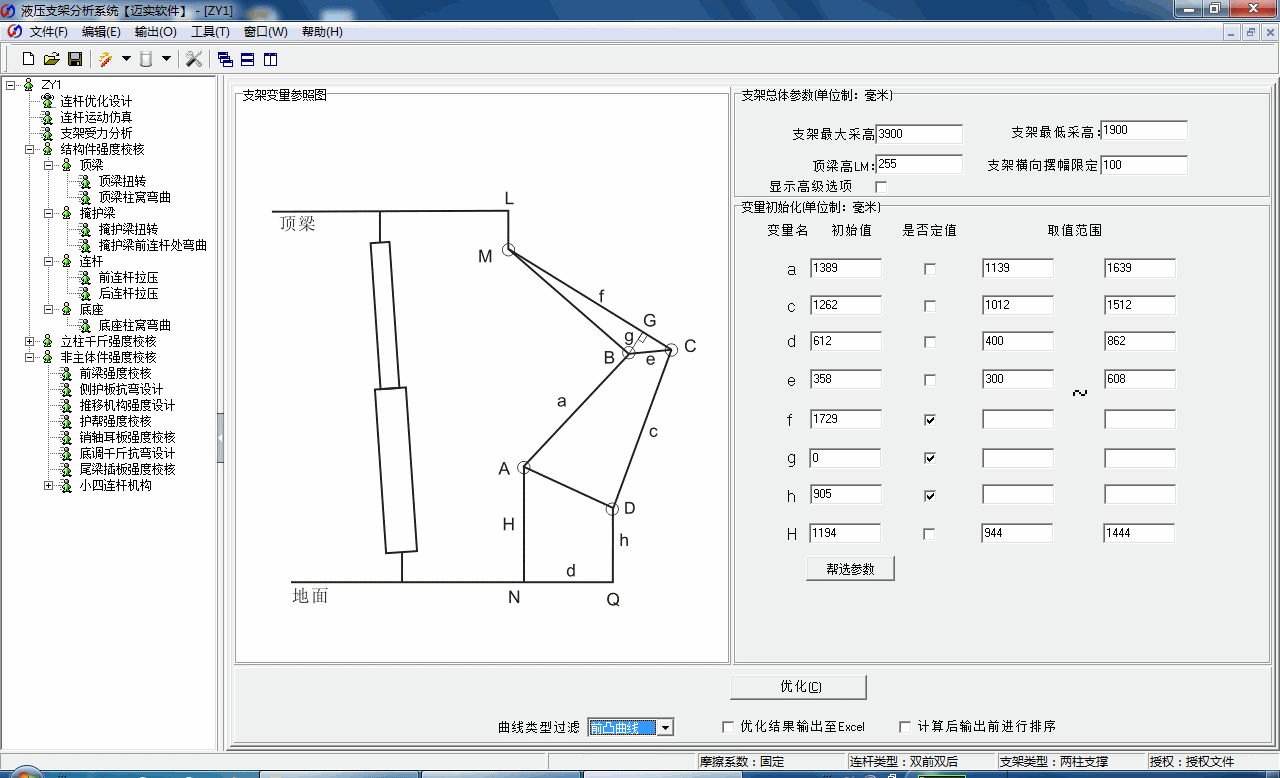

  1. 连杆优化设计模块:
    连杆优化设计模块是利用高效、可靠的优化算法,实现了液压支架四连杆(反四连杆)参数的优化选取,从而帮助设计人员确定合适的四连杆参数,使支架在升降过程中的运动轨迹符合使用要求并达到优化。模块提供帮选参数功能,可实现连杆参数的智能化选取。

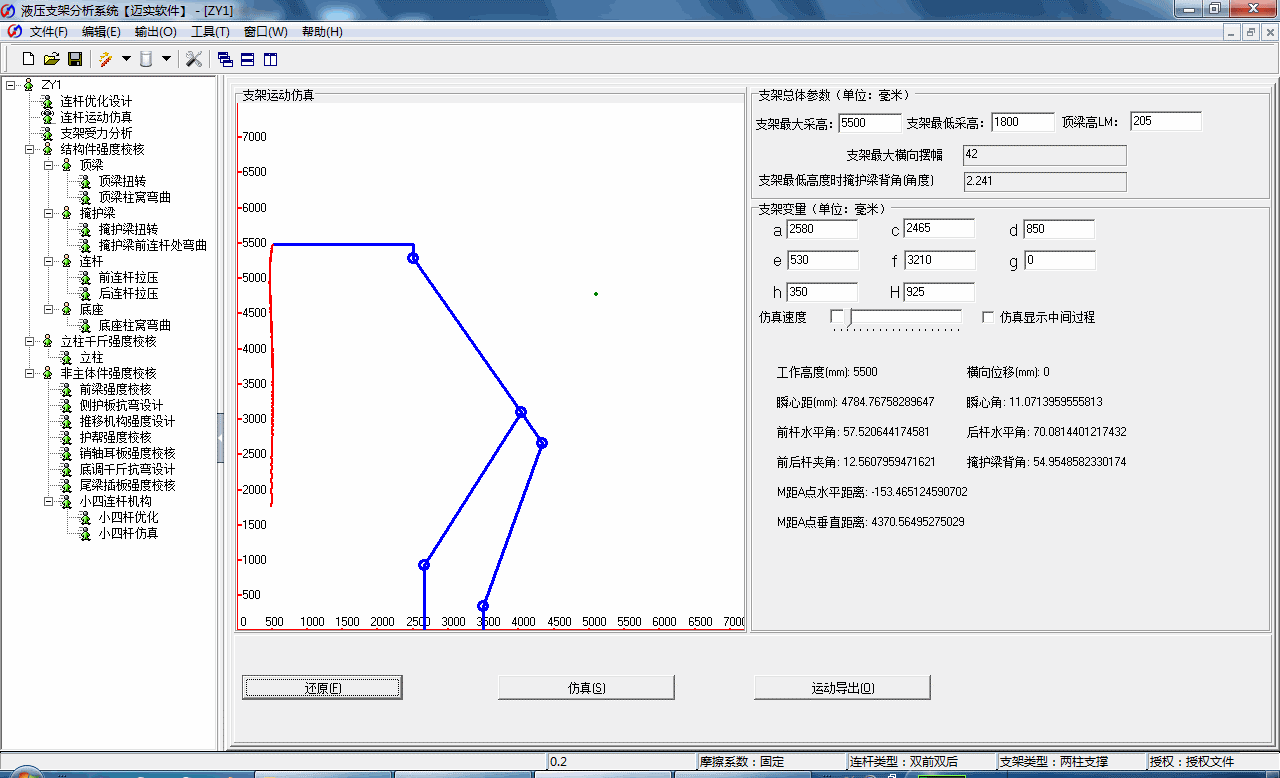

  2. 连杆运动仿真模块:
    连杆运动仿真模块是根据确定的四连杆参数对液压支架的运动轨迹进行仿真,实时、动态地模拟支架在升降过程中的运动情况,使设计人员对支架的运动过程有一个清晰的认识和了解,确保了设计参数的合理性和准确性,同时提供仿真数据的报表输出。

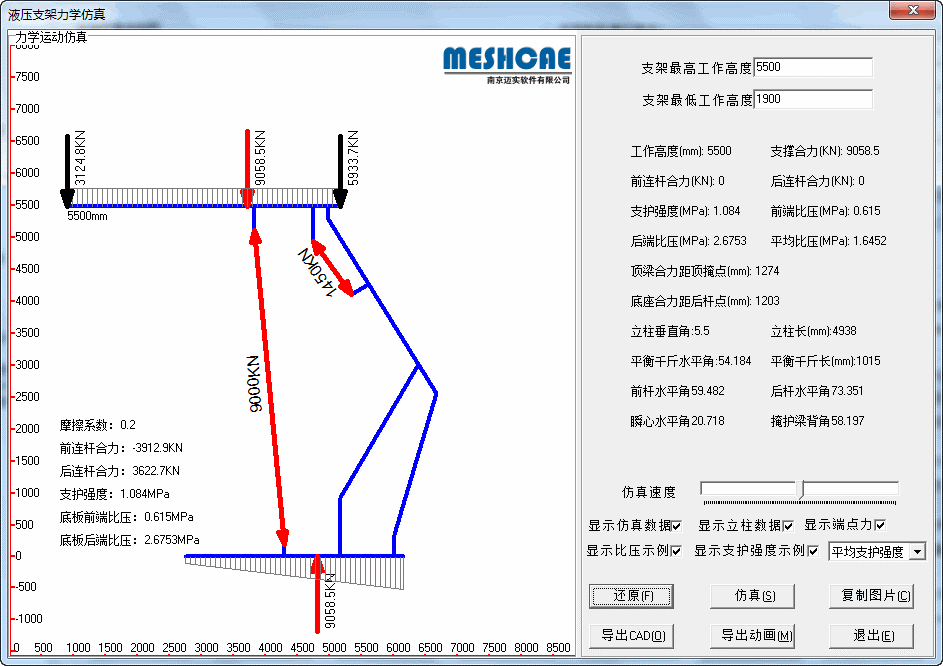

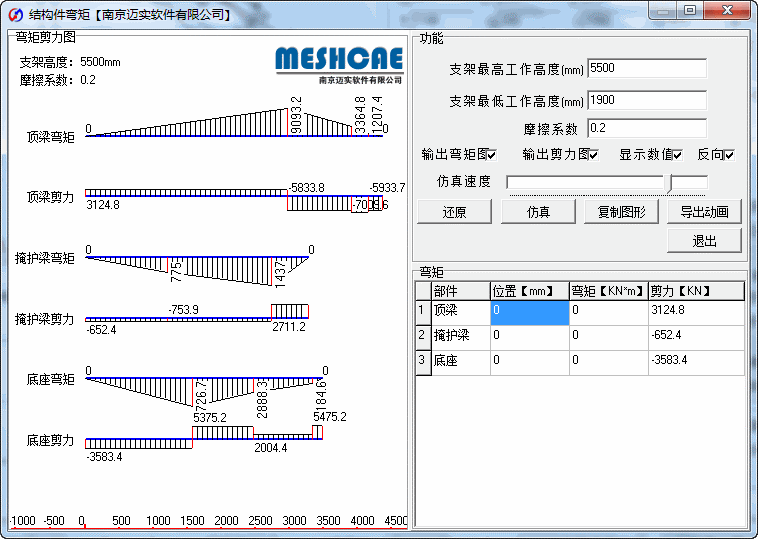

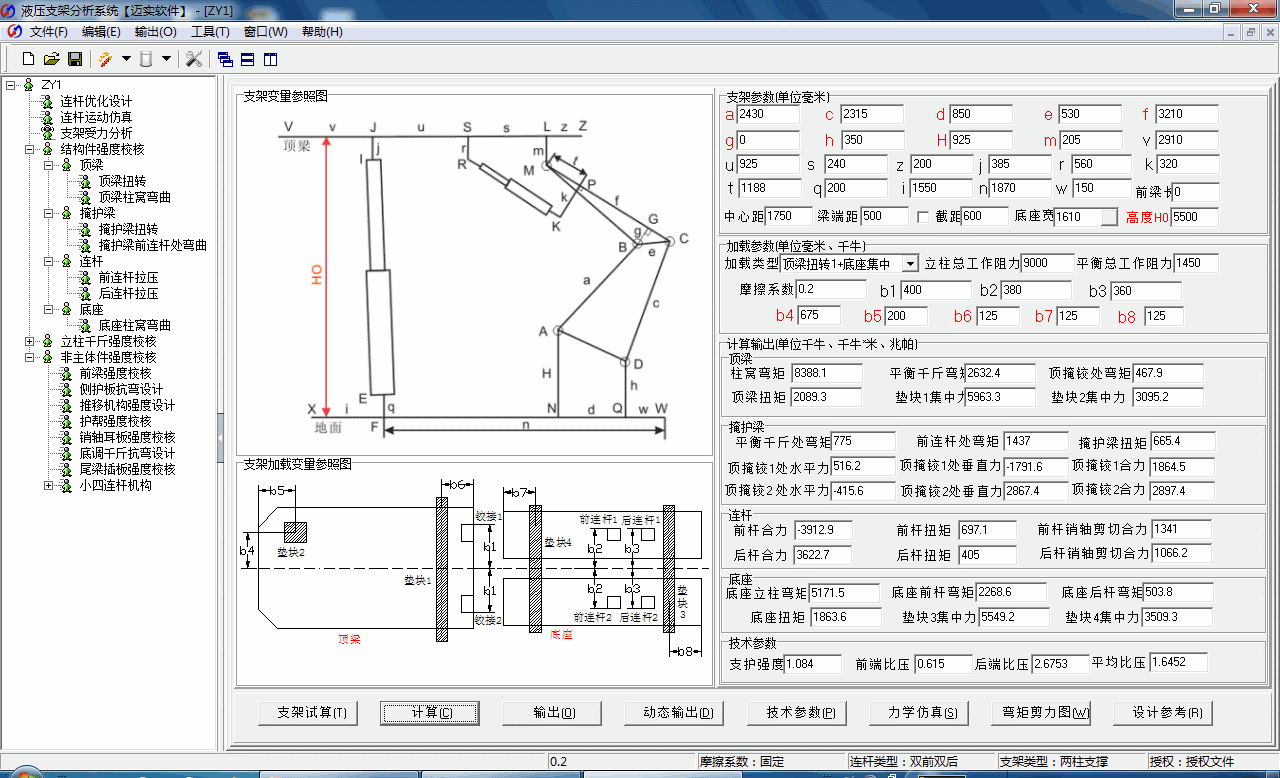

  3. 支架受力分析模块:
    该模块架型包含了两柱支掩、两柱支顶、四柱支顶、四柱支掩、单摆杆、反四连杆、横式支架等多种架型,加载类型包含顶梁集中、顶梁前端扭转、顶梁后端扭转、顶梁偏载、底座集中、底座前端扭转、底座后端扭转、顶梁前端扭转+底座集中、顶梁后端扭转+底座集中、顶梁集中+底座两点、顶梁两点+底座两点、顶梁前端水平加载、顶梁后端水平加载、放顶煤尾梁受力等各种工况的整架力学分析。同时模块提供了包含弯矩、扭矩、支护强度、比压等力学曲线的智能化报表输出,动态力学仿真,支架设计参数统计等功能。

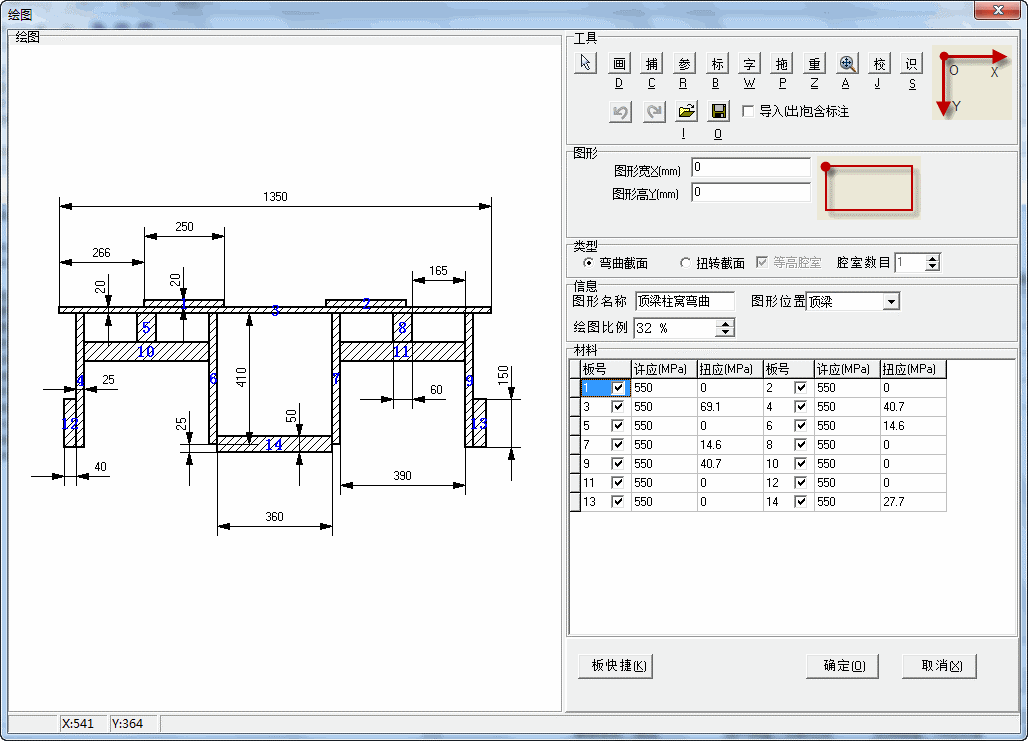

  4. 结构件强度校核模块:
    该模块提供了友好的用户绘图界面,允许用户便捷地绘制出需校核的模型截面,并提供标注、注释、其他CAD图形导入(导出)等功能。模块不仅提供独立的抗弯、抗扭校核,同时提供弯扭组合校核。该模块可输出规范的校核报表。

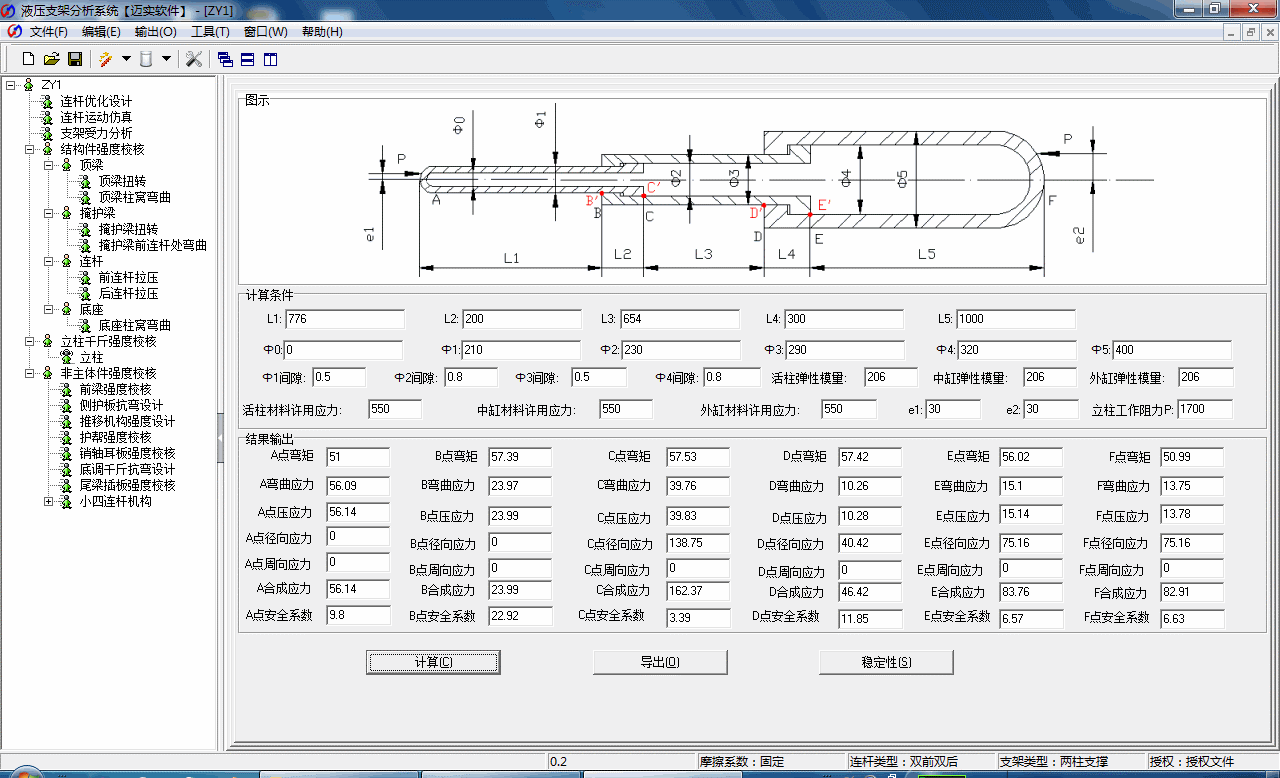

  5. 立柱千斤强度校核模块:
    该模块用于液压支架立柱和千斤的强度设计,能够准确快速地计算出立柱及千斤各危险点的合成应力及安全系数等力学数据,并提供智能化的报表输出,同时可对立柱及千斤的稳定性进行校核。
  6. 非主体件强度校核模块:
    该模块能够完成对液压支架前梁、侧护板、推移机构、护帮、销轴、耳板、底调千斤、尾梁插板等的强度校核,快速、准确地得到液压支架非主体件的强度数据。模块具有丰富的报表输出功能。
  7. 其他:

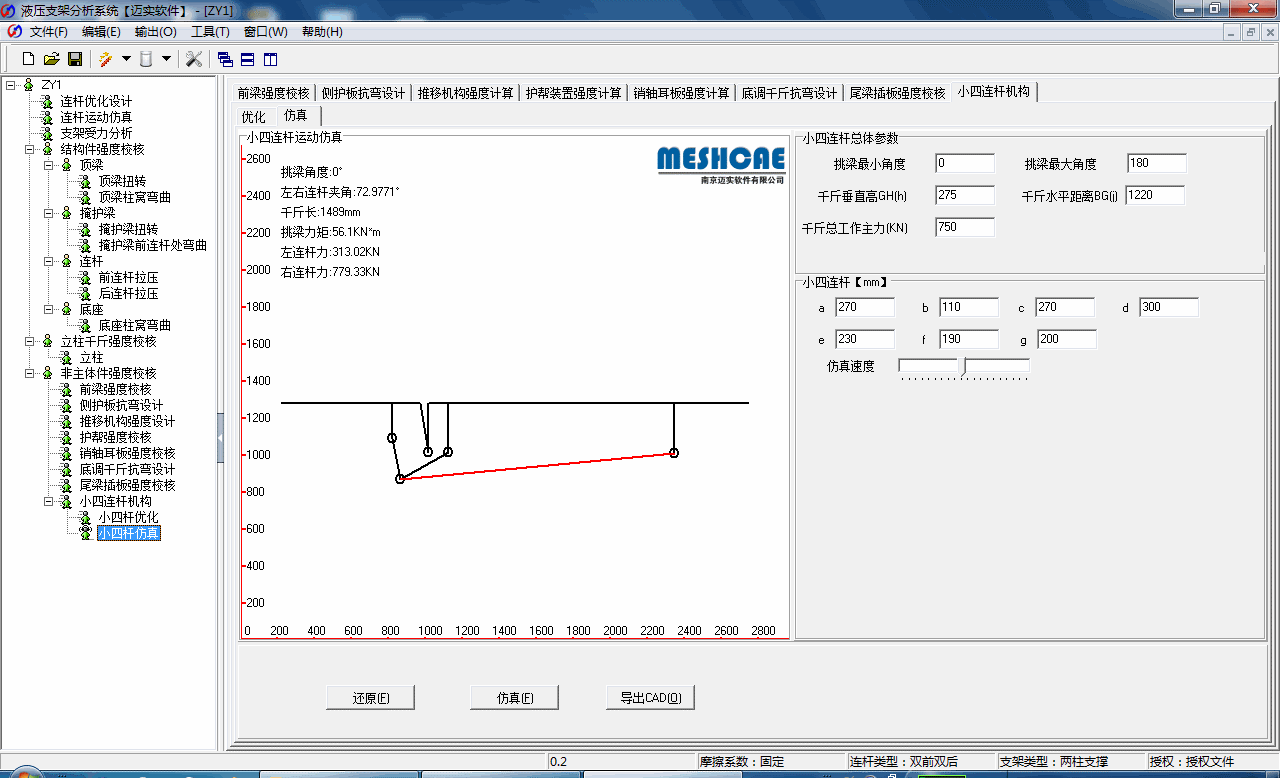

    系统提供用户自定义命令扩展接口,允许用户添加(删除)自定义的扩展程序;系统同时提供平衡千斤优化、公式编辑器、一键报表输出等小工具,方便用户支架设计使用。
软件截图
